DSG800 数字延时信号发生器

DSG800 是一款高精度数字延时与脉冲发生器，拥有 8 个完全独立的输出通道，延时分辨率高达 1 ps，上升时间快达亚纳秒级。支持多种触发模式，提供丰富的远程接口，轻巧紧凑，支持全球电压标准。

主要特点

• 1 ps 延时分辨率：在 0～50 s 延时范围内以皮秒级精度定位每一个边沿。
• 快速边沿：上升/下降时间 <1 ns，提供干净、准确的跳变。
• 8 个独立通道：八路延时输出 A-H，外加 T0 参考和一路外部触发输入。
• 多触发模式：支持边沿、脉宽、频率等外部触发和内部触发，频率触发速率高达 200 MHz。

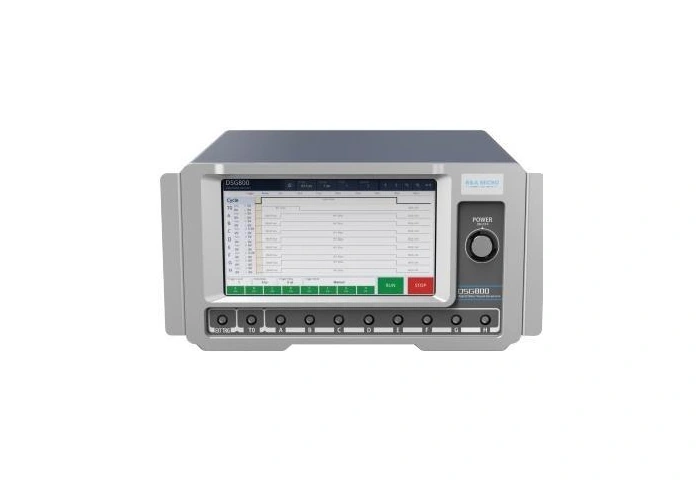

前面板与通道

7 寸大尺寸触摸屏负责界面操作，前面板提供外部触发输入 EXT TRIG、T0 参考以及全部 8 路延时输出 A-H。紧凑的 5 kg 机箱可放置于工作台，可在实验室与测试现场之间移动。

后面板与远程控制

可通过 GPIB（IEEE-488）、USB Type-C、以太网和 RS422 对 DSG800 进行控制与编程。电源输入范围为 100～240 VAC、47～64 Hz，可在全球使用。

典型应用

• 半导体与 ATE：用于器件表征与生产测试的精确延时生成。
• 光子学与激光：用于激光触发与光学实验的亚纳秒脉冲时序。
• 雷达与脉冲系统：用于脉冲与门控应用的多通道时序控制。
• 物理与研究：用于实验室测量装置的时序与门控。
• 量子与时序控制：具备 1 ps 分辨率的确定性多通道触发。
• 原型开发与教学：以代码为先的信号设计，便于在现场快速迭代。

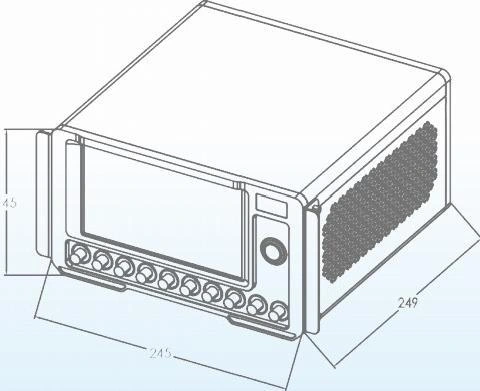

外形尺寸

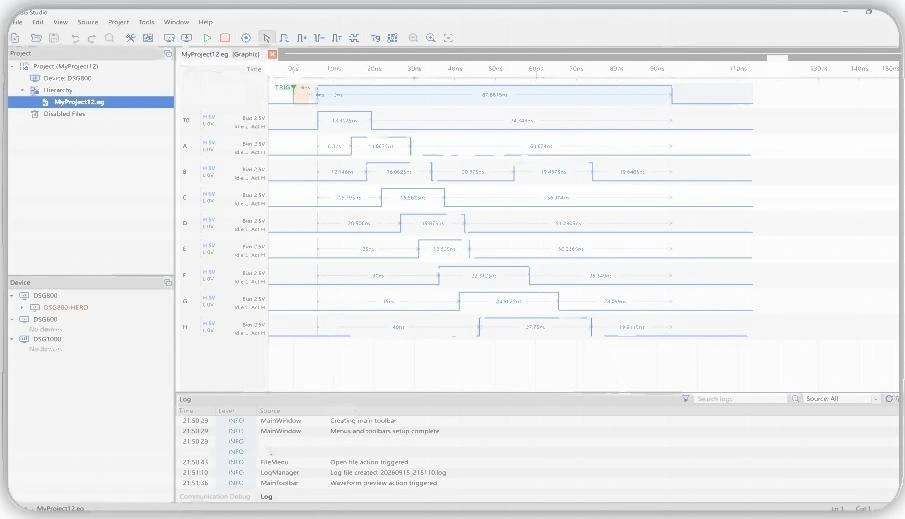

DSG Studio 软件

每台 DSG800 均标配 DSG Studio 桌面开发环境。通过轻量级的硬件描述语言或直观的波形编辑，可以便捷地编辑波形，经一键编译与内置波形查看器验证后，快速将结果下载至仪器以完成实验。

• 代码、图形设计：专有的 .ea 语言及图形化波形编辑，支持拼接（++）和重复（**）运算符。
• 实时预览：集成波形查看器，在下载前显示多位总线和各通道信号。
• 一键编译流程：编译、预览、下载全流程，支持一键完成。

产品资料

查看或下载 DSG800 数字延时信号发生器宣传页（PDF）
